简介

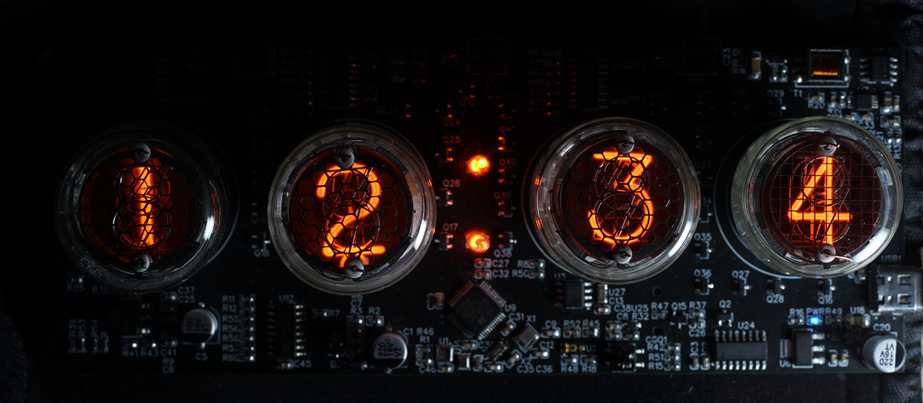

这是一个四位辉光钟，主控使用STM32F103,蓝牙和WIFI部分使用ESP8266。可以通过MQTT将数据上传至服务器，也可以通过蓝牙将数据发送给APP。除了显示时间，还具有的功能由：温湿度检测、气压检测、光照强度检测、红外接收、红外发送、移动侦测、蜂鸣器发声。

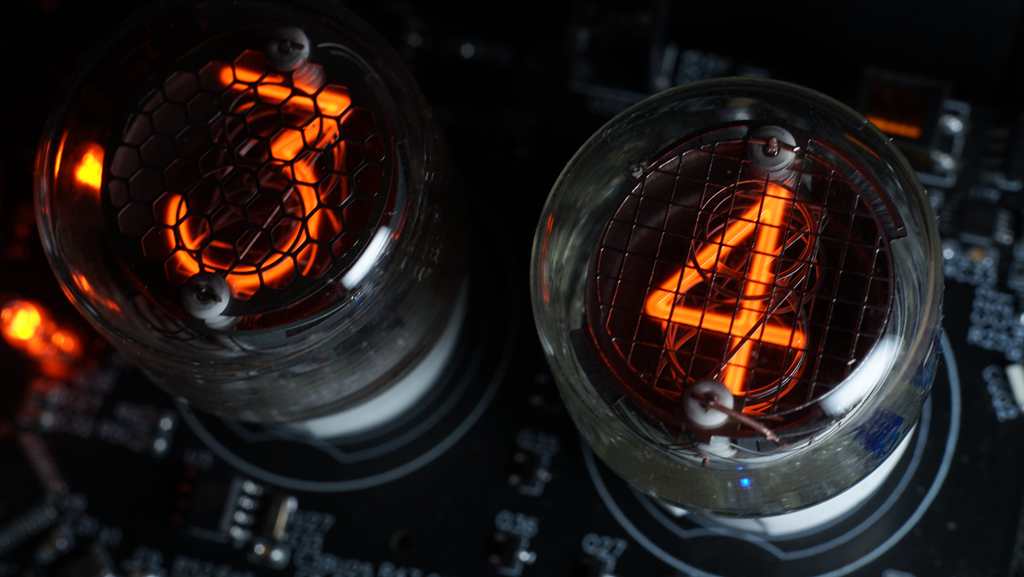

辉光管

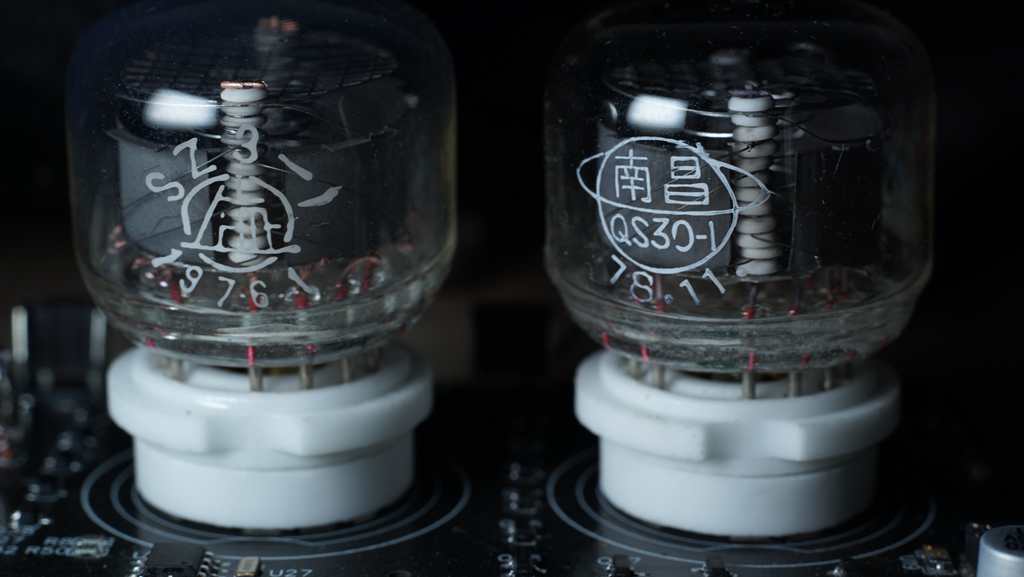

辉光管是上个世纪的产品，已经停产了几十年了。我选用的是国产的QS30系列辉光管，选用它的理由只有一个：便宜。上图中就是两支辉光管，虽然型号不一样，但是用起来是一样的。左边的是上海牌SZ3-1，生产日期为1976年1月，右边的为南昌牌，生产日期为1978年11月。点亮辉光管需要170V的电压，板子上使用了反激拓扑的升压电路，将5V升压到170V，调试时误触过一次，有疼痛感。
